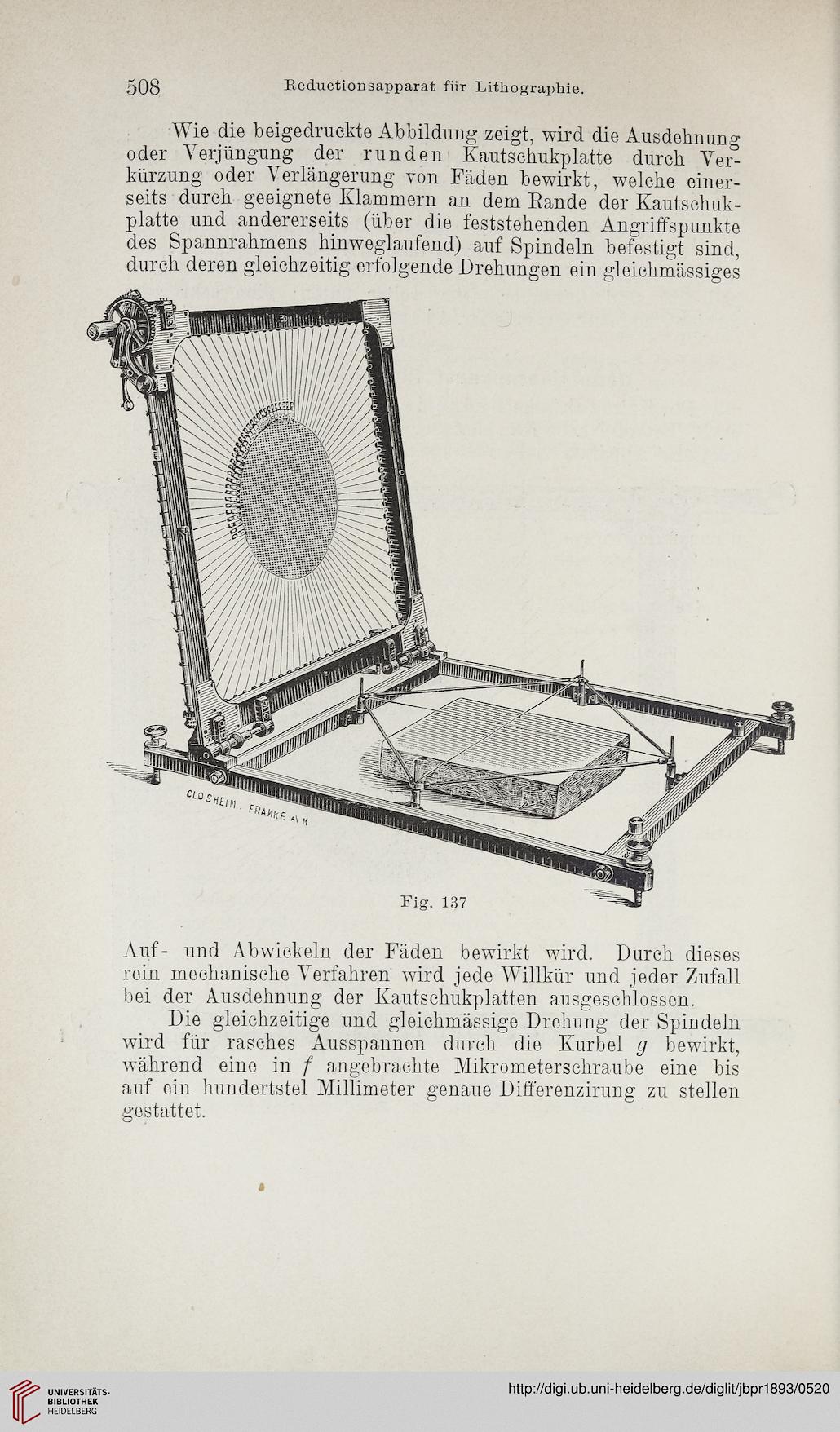

Reductionsapparat für Lithographie.
Wie die beigedruckte Abbildung zeigt, wird die Ausdehnung
oder Verjüngung der runden Kautschukplatte durch Ver-
kürzung oder Verlängerung von Fäden bewirkt, welche einer-
seits durch geeignete Klammern an dem Rande der Kautschuk-
platte und andererseits (über die feststehenden Angriffspunkte
des Spannrahmens hinweglaufend) auf Spindeln befestigt sind,
durch deren gleichzeitig erfolgende Drehungen ein gleichmässiges
Auf- und Abwickeln der Fäden bewirkt wird. Durch dieses
rein mechanische Verfahren wird jede Willkür und jeder Zufall
bei der Ausdehnung der Kautschukplatten ausgeschlossen.
Die gleichzeitige und gleichmässige Drehung der Spindeln
wird für rasches Ausspannen durch die Kurbel g bewirkt,
während eine in f angebrachte Mikrometerschraube eine bis
auf ein hundertstel Millimeter genaue Differenzirung zu stellen
gestattet.

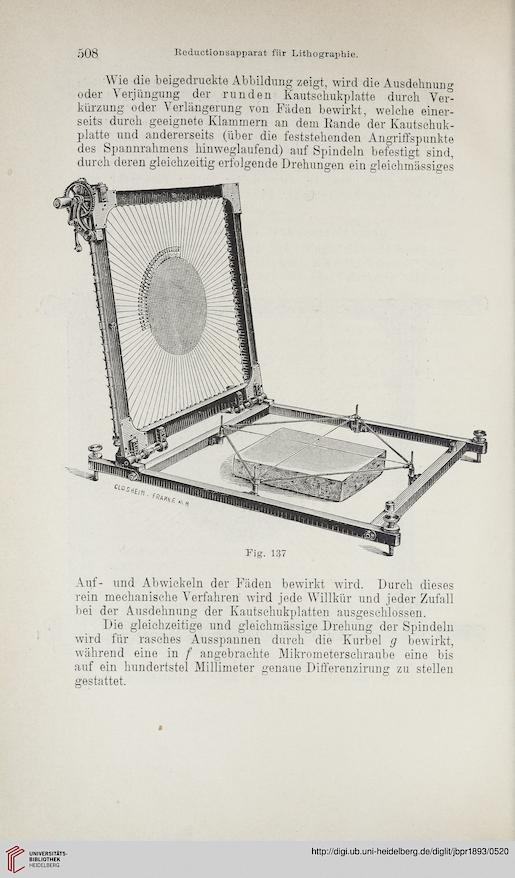

Reductionsapparat für Lithographie.
