510

Ileductionsapparat für Lithographie.

schukplatte angewendet wird, während bei Anwendung konischer
Spindeln ebensowohl auch viereckige (quadratisch) zugeschnittene
Platten in Anwendung kommen könnten. Sorgfältige Versuche
haben aber erwiesen, dass die innere Raumvertheilung bei
quadratisch zugeschnittenen Tüchern sich nicht gleichmässig
mit der Grössenausdehnung der Ränder umgestaltet, sondern
dass innere Verdrehungen stattfinden, welche durch den un-
gleichen Gegenzug, der auf die verschiedenen Angriffspunkte

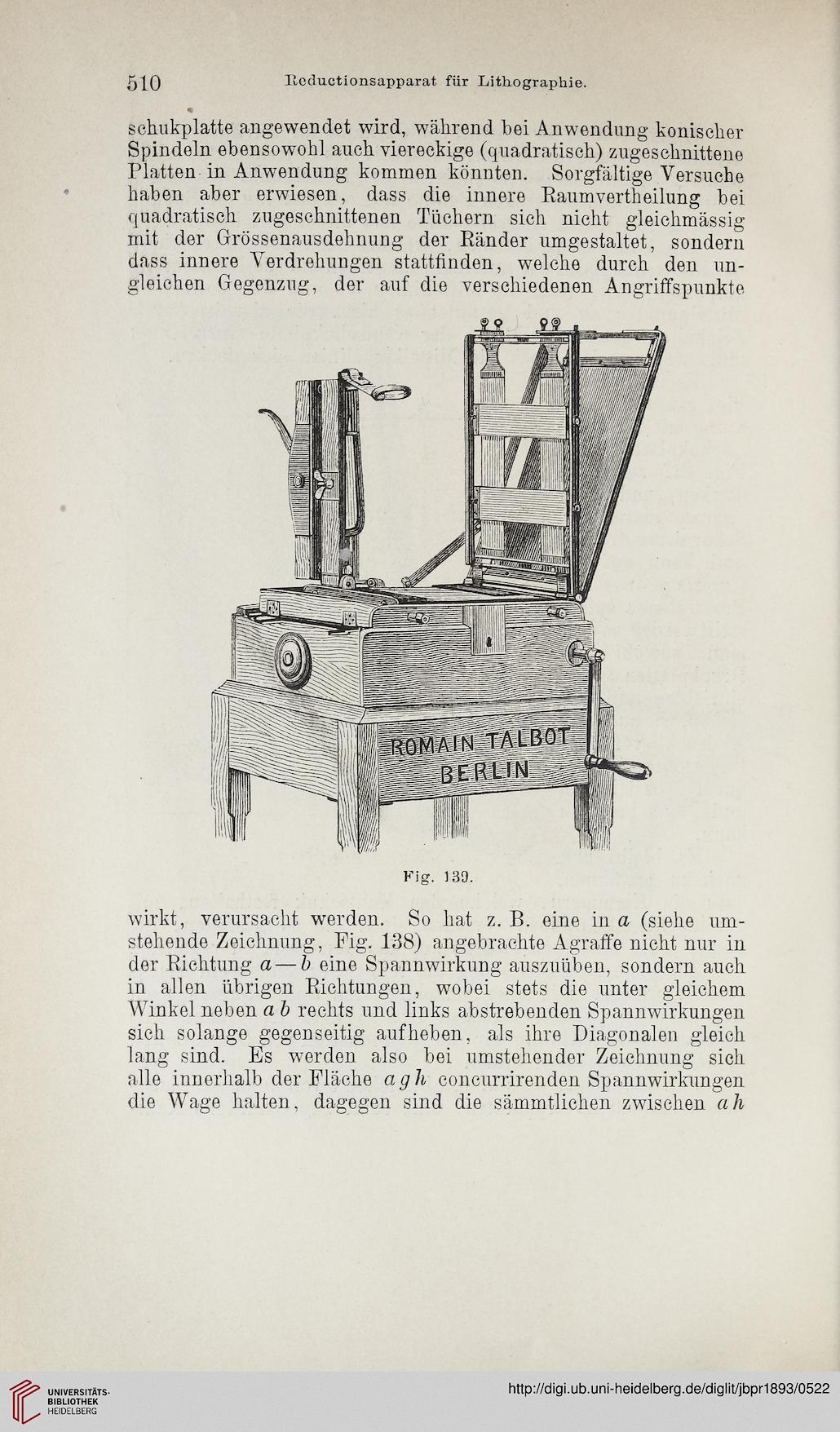

Fig. 139.


wirkt, verursacht werden. So hat z. B. eine in a (siehe um-
stehende Zeichnung, Fig. 138) angebrachte Agraffe nicht nur in
der Richtung a — b eine Spannwirkung auszuüben, sondern auch
in allen übrigen Richtungen, wobei stets die unter gleichem
Winkel neben a b rechts und links abstrebenden Spannwirkungen
sich solange gegenseitig auf heben, als ihre Diagonalen gleich
lang sind. Es werden also bei umstehender Zeichnung sich
alle innerhalb der Fläche agh concurrirenden Spann Wirkungen
die Wage halten, dagegen sind die sämmtlichen zwischen ah
