Helligkeitsmessungen in der Photographie.

131

Für solche Zwecke ist es am besten, man photographirt
direct ein Spectrum auf die zu untersuchende Platte. Hierzu

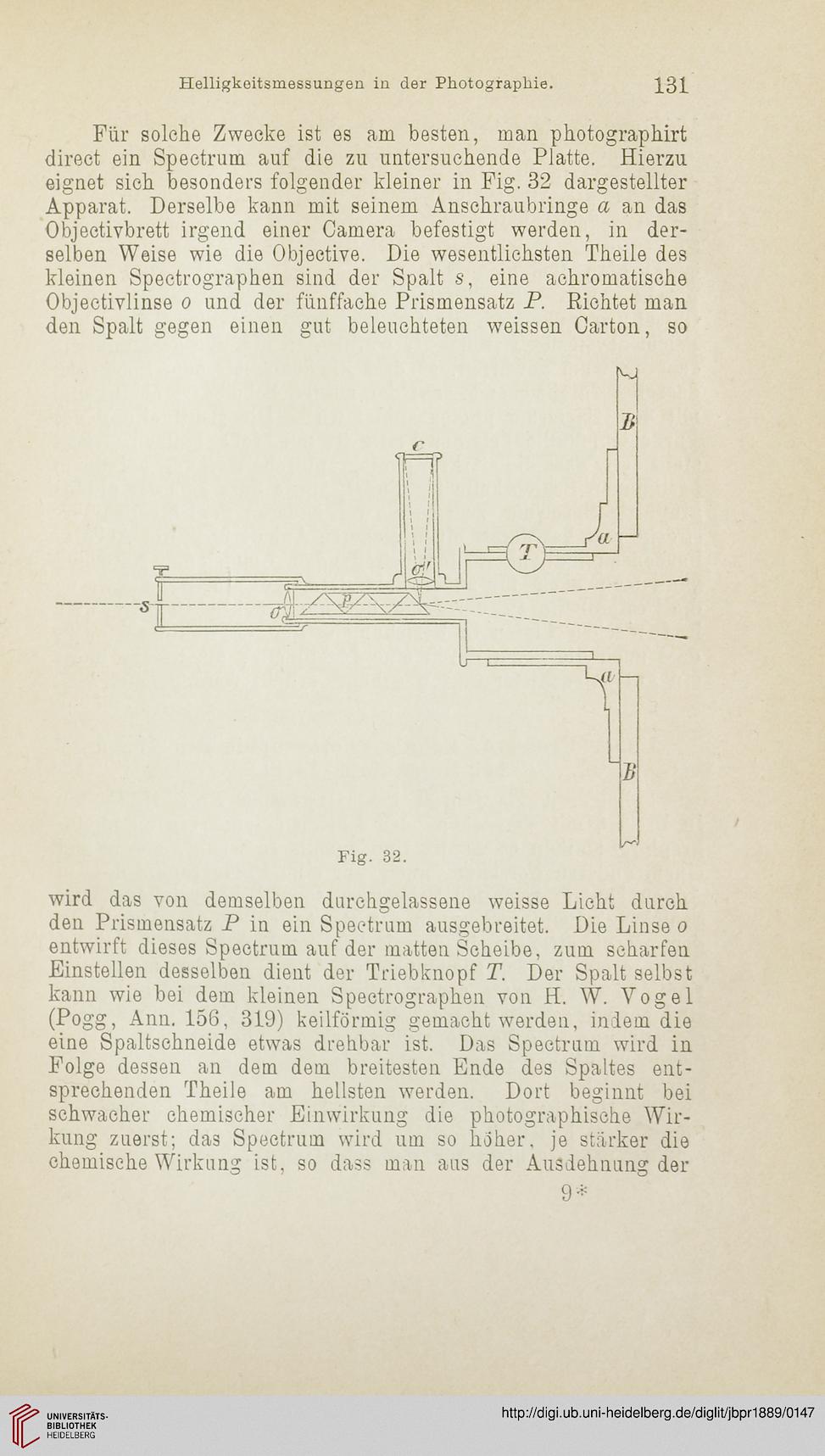

eignet sich besonders folgender kleiner in Fig. 32 dargestellter
Apparat. Derselbe kann mit seinem Anschraubringe a an das
Objectivbrett irgend einer Camera befestigt werden, in der-
selben Weise wie die Objective. Die wesentlichsten Theile des
kleinen Spectrographen sind der Spalt s, eine achromatische
Objectivlinse o und der fünffache Prismensatz P. Pichtet man
den Spalt gegen einen gut beleuchteten weissen Carton, so


wird das von demselben durchgelassene weisse Licht durch
den Prismensatz P in ein Spectrum ausgebreitet. Die Linse o
entwirft dieses Spectrum auf der matten Scheibe, zum scharfeu
Einstellen desselben dient der Triebknopf T. Der Spalt selbst
kann wie bei dem kleinen Spectrographen von H. W. Vogel
(Pogg, Ann. 156, 319) keilförmig gemacht werden, indem die
eine Spaltschneide etwas drehbar ist. Das Spectrum wird in
Folge dessen an dem dem breitesten Ende des Spaltes ent-
sprechenden Theile am hellsten werden. Dort beginnt bei
schwacher chemischer Einwirkung die photographische Wir-
kung zuerst; das Spectrum wird um so hoher, je stärker die
chemische Wirkung ist, so dass man aus der Ausdehnung der
