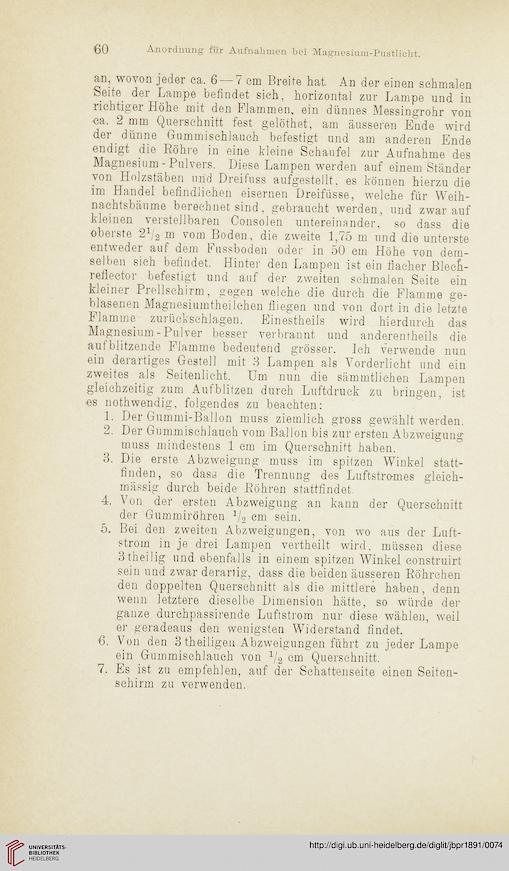

Anordnung für Aufnahmen bei Magnesium-Pustlicht.

an, wovon jeder ca. 6 — 7 cm Breite hat. An der einen schmalen
Seite der Lampe befindet sich, horizontal zur Lampe und in
richtiger Höhe mit den Flammen, ein dünnes Messingrohr von
ca. 2 mm Querschnitt fest gelöthet, am äusseren Ende wird
der dünne Gummischlauch befestigt und am anderen Ende
endigt die Röhre in eine kleine Schaufel zur Aufnahme des
Magnesium - Pulvers. Diese Lampen werden auf einem Ständer
von Holzstäben und Dreifuss aufgestellt, es können hierzu die
im Handel befindlichen eisernen Dreifüsse, welche für Weih-
nachtsbäume berechnet sind, gebraucht werden, und zwar auf
kleinen verstellbaren Consolen untereinander, so dass die
oberste 21/2 m vom Boden, die zweite 1,75 m und die unterste
entweder auf dem Fussboden oder in 50 cm Höhe von dem-
selben sich befindet. Hinter den Lampen ist ein flacher Blecfi-
reflector befestigt und auf der zweiten schmalen Seite ein
kleiner Prellschirm, gegen welche die durch die Flamme ge-
blasenen Magnesiumtheilchen fliegen und von dort in die letzte
Flamme zurückschlagen. Einestheils wird hierdurch das
Magnesium-Pulver besser verbrannt und anderentheils die
aufblitzende Flamme bedeutend grösser. Ich verwende nun
ein derartiges Gestell mit 3 Lampen als Vorderlicht und ein
zweites als Seitenlicht. Um nun die sämmtlichen Lampen
gleichzeitig zum Auf blitzen durch Luftdruck zu bringen, ist
es nothwendig, folgendes zu beachten:
1. Der Gummi-Ballon muss ziemlich gross gewählt werden.
2. Der Gummischlauch vom Ballon bis zur ersten Abzweigung
muss mindestens 1 cm im Querschnitt haben.
3. Die erste Abzweigung muss im spitzen Winkel statt-
finden, so dass die Trennung des Luftstro-mes gleich-
mässig durch beide Röhren stattfindet.
4. Von der ersten Abzweigung an kann der Querschnitt
der Gummiröhren J/2 cm sein.
5. Bei den zweiten Abzweigungen, von wo aus der Luft-
strom in je drei Lampen vertheilt wird, müssen diese
3 theilig und ebenfalls in einem spitzen Winkel construirt
sein und zwar derartig, dass die beiden äusseren Röhrchen
den doppelten Querschnitt als die mittlere haben, denn
wenn letztere dieselbe Dimension hätte, so würde der
ganze durchpassirende Luftstrom nur diese wählen, weil
er geradeaus den wenigsten Widerstand findet.
6. Von den 3 theiligen Abzweigungen führt zu jeder Lampe
ein Gummischlauch von 1/2 cm Querschnitt.
7. Es ist zu empfehlen, auf der Schattenseite einen Seiten-
schirm zu verwenden.
