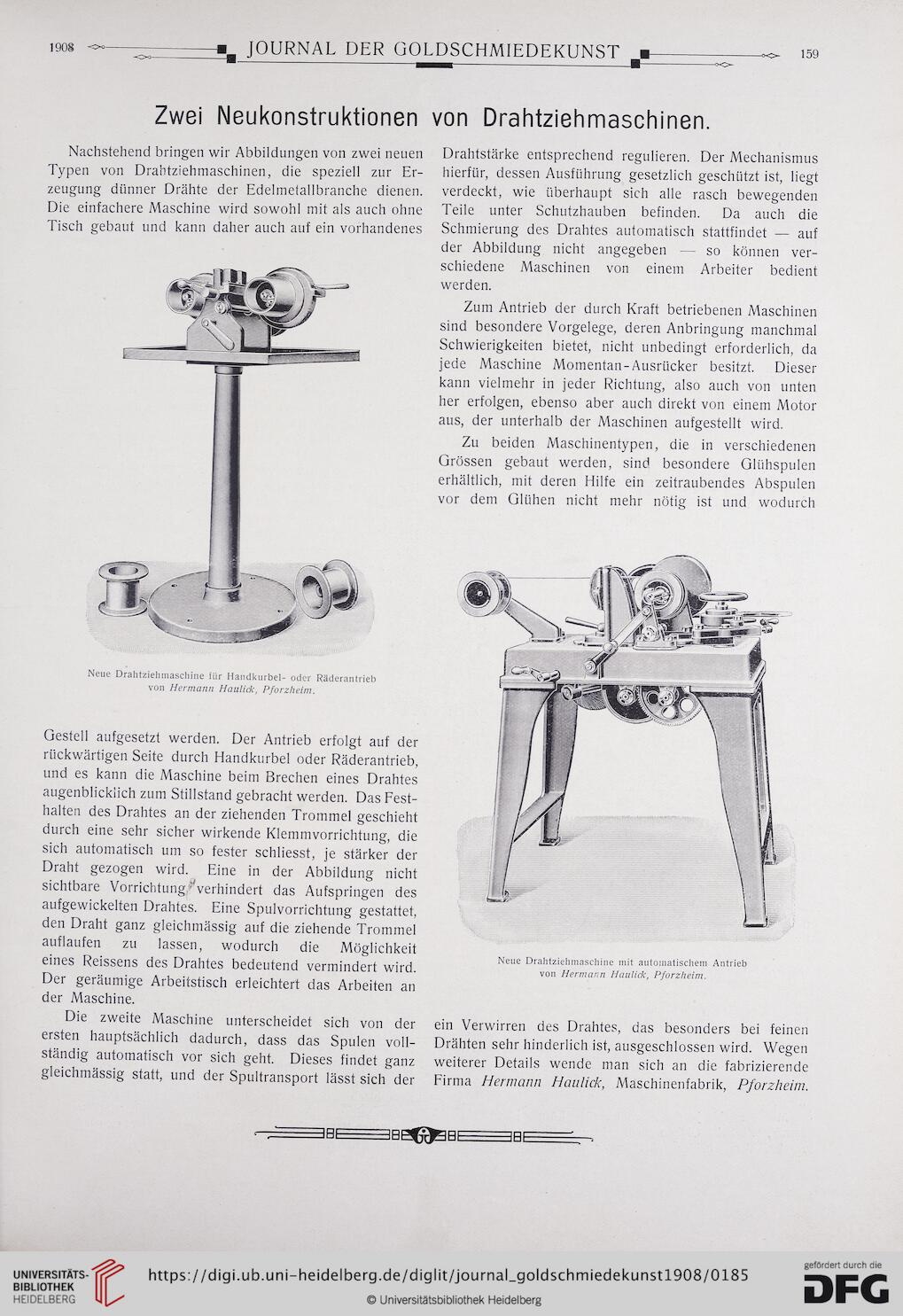

Zwei Neukonstruktionen von Drahtziehmaschinen.
Nachstehend bringen wir Abbildungen von zwei neuen
Typen von Drahtziehmaschinen, die speziell zur Er-
zeugung dünner Drähte der Edelmetallbranche dienen.
Die einfachere Maschine wird sowohl mit als auch ohne
Tisch gebaut und kann daher auch auf ein vorhandenes
Neue Drahtziehmaschine für Handkurbel- oder Räderantrieb
von Hermann Haulick, Pforzheim.
Gestell aufgesetzt werden. Der Antrieb erfolgt auf der
rückwärtigen Seite durch Handkurbel oder Räderantrieb,
und es kann die Maschine beim Brechen eines Drahtes
augenblicklich zum Stillstand gebracht werden. Das Fest-
halten des Drahtes an der ziehenden Trommel geschieht
durch eine sehr sicher wirkende Klemmvorrichtung, die
sich automatisch um so fester schliesst, je stärker der
Draht gezogen wird. Eine in der Abbildung nicht
sichtbare Vorrichtung 'verhindert das Aufspringen des
aufgewickelten Drahtes. Eine Spulvorrichtung gestattet,
den Draht ganz gleichmässig auf die ziehende Trommel
auflaufen zu lassen, wodurch die Möglichkeit
eines Reissens des Drahtes bedeutend vermindert wird.
Der geräumige Arbeitstisch erleichtert das Arbeiten an
der Maschine.
Die zweite Maschine unterscheidet sich von der
ersten hauptsächlich dadurch, dass das Spulen voll-
ständig automatisch vor sich geht. Dieses findet ganz
gleichmässig statt, und der Spultransport lässt sich der
Drahtstärke entsprechend regulieren. Der Mechanismus
hierfür, dessen Ausführung gesetzlich geschützt ist, liegt
verdeckt, wie überhaupt sich alle rasch bewegenden
Teile unter Schutzhauben befinden. Da auch die
Schmierung des Drahtes automatisch stattfindet — auf
der Abbildung nicht angegeben — so können ver-
schiedene Maschinen von einem Arbeiter bedient
werden.
Zum Antrieb der durch Kraft betriebenen Maschinen
sind besondere Vorgelege, deren Anbringung manchmal
Schwierigkeiten bietet, nicht unbedingt erforderlich, da
jede Maschine Momentan-Ausrücker besitzt. Dieser
kann vielmehr in jeder Richtung, also auch von unten
her erfolgen, ebenso aber auch direkt von einem Motor
aus, der unterhalb der Maschinen aufgestellt wird.
Zu beiden Maschinentypen, die in verschiedenen
Grössen gebaut werden, sind besondere Glühspulen
erhältlich, mit deren Hilfe ein zeitraubendes Abspulen
vor dem Glühen nicht mehr nötig ist und wodurch
Neue Drahtziehmaschine mit automatischem Antrieb
von Hermann Haulick, Pforzheim.
ein Verwirren des Drahtes, das besonders bei feinen
Drähten sehr hinderlich ist, ausgeschlossen wird. Wegen
weiterer Details wende man sich an die fabrizierende
Firma Hermann Haulick, Maschinenfabrik, Pforzheim.
- IB^=RRPf^RI - ’ \

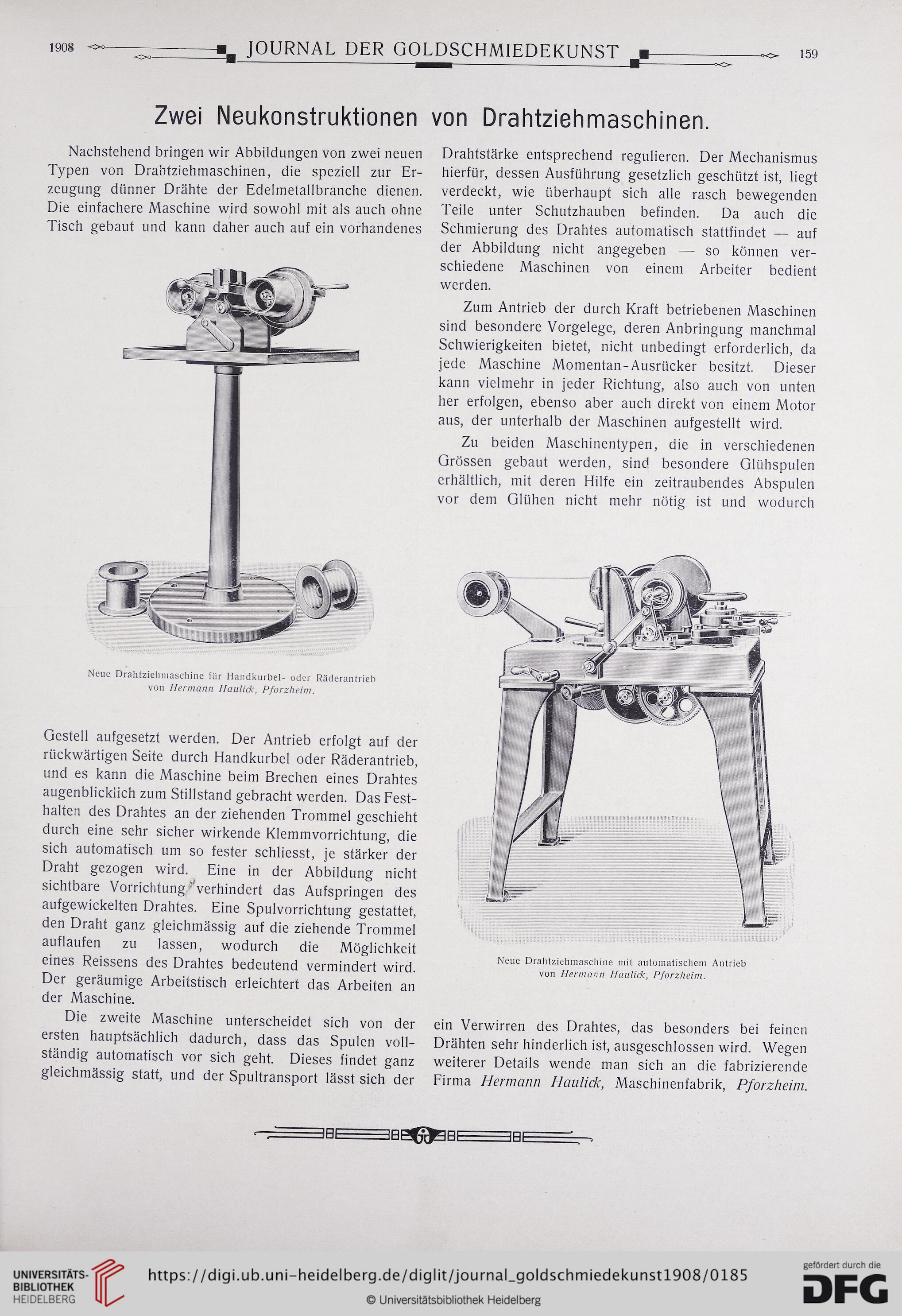

Zwei Neukonstruktionen von Drahtziehmaschinen.
